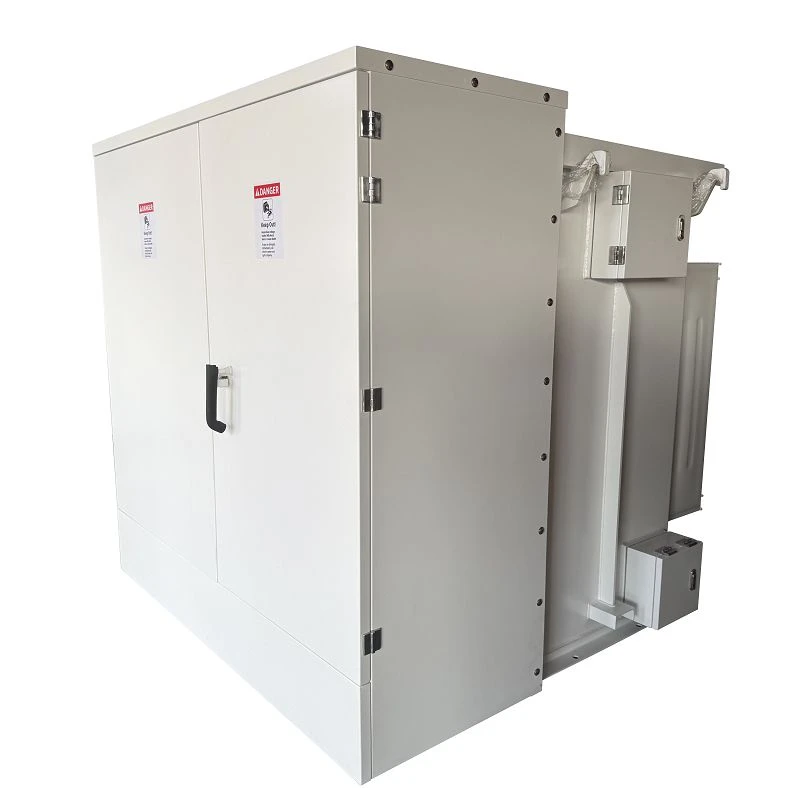

Transformator elektryczny montowany na podkładce ogólnej o mocy 2000 KVA – 13,2/0,48 KV|Stany Zjednoczone 2025

01 Ogólne

1.1 Opis projektu

Transformator trójfazowy 2000 kVA na podkładce został dostarczony do USA w 2025 roku. Moc znamionowa transformatora wynosi 2000 kVA z chłodzeniem KNAN. Wysokie napięcie wynosi 13,2GrdY/7,621 kV z zakresem zaczepów ±2*2,5% (NLTC), niskie napięcie wynosi 0,48Y/0,277 kV, tworzą one grupę wektorów YNyn0.

Zaprojektowany z myślą o bezproblemowej integracji z podziemnymi systemami dystrybucji energii elektrycznej, transformator montowany na podkładce jest rozwiązaniem o wysokiej-wydajności, które wyróżnia się spadkiem napięcia-i stabilnością zasilania. Spełniając standardy oszczędzania energii DOE, transformator ten jest zoptymalizowany pod kątem minimalnych-strat bez obciążenia i-pod obciążeniem, zapewniając doskonałą efektywność energetyczną, która przekłada się na znaczne oszczędności w całym okresie użytkowania. Podstawą jego niezawodnego działania jest olej izolacyjny na bazie estrów naturalnych FR3, który zapewnia doskonałą przewodność cieplną i zdolność zarządzania wilgocią, dzięki czemu transformator może wytrzymać obciążenia wyższe o 20% w porównaniu do jednostek wypełnionych olejem mineralnym-przy jednoczesnym utrzymaniu niższych temperatur roboczych. Aby zapewnić nieprzerwaną pracę, transformator jest wyposażony w-wysokowydajny ogranicznik, który odwraca prądy udarowe i chroni elementy wewnętrzne przed skokami napięcia. Zintegrowany ekran statyczny zwiększa wytrzymałość dielektryczną, zapobiegając uszkodzeniu izolacji i zapewniając stabilną transmisję mocy. Aby ułatwić monitorowanie i konserwację, z boku zamontowano specjalną skrzynkę pomiarową, umożliwiającą szybki dostęp do danych operacyjnych. Zewnętrzna część zewnętrzna malowana proszkowo na biało (RAL 9003) zapewnia trwałość w trudnych warunkach pogodowych, w tym w ekstremalnych temperaturach i wilgotności.

Niezależnie od tego, czy obsługujesz centra danych, centra handlowe czy zakłady przemysłowe, ten transformator montowany na podkładce zapewnia stałą, wydajną i niezawodną dystrybucję mocy.

1.2 Specyfikacja techniczna

Specyfikacja transformatora 2000 kVA montowanego na podkładce, typ i karta katalogowa

1.3 Rysunki

Rysunek i rozmiar transformatora montowanego na podkładce 2000 kVA.

02 Produkcja

2.1 Tuleja wysokiego napięcia

Tuleja WN do transformatorów montowanych na podkładce, której przykładem jest model Chardon 15-LBI200, to wkładka tulejowa odłączająca obciążenie klasy 15 kV i prądzie 200 A, którą wkręca się w standardową tuleję przepustową 200 A. Posiada całkowicie{{7}miedzianą ścieżkę prądową, izolację EPDM utwardzaną nadtlenkiem-i przewodzącą osłonę, zgodną z normą IEEE 386, zapewniającą pełną wymienność i niezawodne działanie. Zaprojektowany z myślą o możliwości wymiany w terenie bez konieczności wyłączania transformatora z eksploatacji, umożliwia ekranowane, zanurzalne połączenia rozłączające, obsługuje operacje przełączania i zamykania zwarć, a także umożliwia instalację bez użycia narzędzi lub przy użyciu narzędzia dokręcającego za pomocą wewnętrznego przeciągacza sześciokątnego.

Tuleja niskiego napięcia 2.2

Przepust NN do transformatorów montowanych na podkładce, reprezentowany przez model BFG-1/2500, to przepust typu suchego z żywicy-zgodny z GB/T4109 i IEC60137. Charakteryzuje się napięciem wytrzymywanym na sucho 10 kV prądu przemiennego, napięciem udarowym pioruna 30 kV, wyładowaniem niezupełnym mniejszym lub równym 10 pC przy 1,2 kV, krótkotrwałym prądem cieplnym o wartości 62,5 kA/2 s i drogą upływu większą lub równą 35 mm. Zaprojektowany do montażu poziomego, ma cynowaną powierzchnię przewodzącą, wytrzymuje obciążenie wspornika 200 N, działa w środowiskach od -35 stopni do +40 stopni, jest wyposażony w prostokątny pierścień uszczelniający o wymiarach 90 × 70 × 6 i pasuje do określonych wymiarów otworu szafki.

2.3 Bay-O-Bezpiecznik sieciowy

Bezpieczniki Bay-O-Net do transformatorów montowanych na podkładce są dostępne w wersjach o napięciu znamionowym 23 kV (montaż na ścianie bocznej/pokrywie-) i 38 kV (montaż na ścianie-boku) i są przeznaczone do użytku z transformatorami wypełnionymi płynem Envirotemp FR3, olejem transformatorowym lub zatwierdzonymi odpowiednikami. Wyposażony w funkcję hotstick, konstrukcję z przodu zapewniającą bezpieczeństwo i opcjonalny zawór klapowy-montowany na ścianie bocznej, który minimalizuje wyciek oleju, ma miedziane lub posrebrzane-zaciski (w standardzie posrebrzane-w przypadku 38 kV) zapewniające niezawodne połączenia, obsługuje operacje odłączania obciążenia i umożliwia łatwą kontrolę/wymianę bezpiecznika bez specjalnych narzędzi. Należy go używać szeregowo z łącznikiem izolującym lub-bezpiecznikiem ograniczającym prąd, aby zapobiec błędom-wysokoprądowym, zapewniając ochronę transformatorów i systemów dystrybucyjnych.

2.4 Zawór zwalniający ciśnienie

Zawór upustowy ma za zadanie chronić kadź transformatora przed nadmiernym ciśnieniem wewnętrznym. Otwiera się automatycznie natychmiast, aby uwolnić gaz, gdy ciśnienie w zbiorniku osiągnie standardowe ciśnienie zwolnienia 10 psi (możliwość dostosowania) i zamyka się, gdy ciśnienie spadnie do bezpiecznego poziomu, z opcją ręcznego uwolnienia ciśnienia poprzez pociągnięcie obręczy. Wyposażony w standardową śrubę montażową 1/4-18NPT (możliwość dostosowania), działa w środowiskach o temperaturze 0 ~ 80 stopni i<95% humidity, requires sealant for sealed installation, should be kept away from high-traffic areas to avoid harm from high-temperature released gas, and is not suitable for corrosion-prone sites damaging rubber and copper.

2.5 Termometr transformatorowy

Termometr transformatorowy BWS-70 do transformatorów montowanych na podkładce przeznaczony jest do wskazywania temperatury oleju w kadzi transformatora, charakteryzuje się dużą czułością, wyraźnym odczytem, ​​prostą konstrukcją i dużą niezawodnością. Obudowa wykonana jest ze stali nierdzewnej, co zapewnia atrakcyjny wygląd i długą żywotność. Aby uzyskać dokładne wskazanie temperatury, gruszkę termometru należy wsunąć w medium na głębokość większą niż 100 mm; powinien być chroniony przed kolizją, zginaniem i odkształceniem podczas transportu i użytkowania, osłona miernika nie może być używana jako klucz podczas montażu, a podczas pracy wymagana jest coroczna kontrola.

03 Testowanie

Rutynowe testy trój-fazowego,-samochłodzonego-transformatora zanurzonego w podkładce transformatora o mocy 2000 kVA (model: 0,48Y/0,277-13,2GrdY/7,6 kV) są zgodne ze standardami IEEE (np. C57.12.00-2021, C57.12.34-2022, C57.12.90-2021), obejmujące kluczowe elementy, takie jak rezystancja uzwojenia, stosunek napięcia, zależność fazowa, straty/prąd bez obciążenia, straty obciążenia/napięcie/sprawność impedancji, przyłożone napięcie, wytrzymałość na napięcie indukowane, rezystancja izolacji i test szczelności pod ciśnieniem. Wszystkie testy przeszły z kwalifikowanymi wynikami, spełniając kryteria akceptacji bez problemów takich jak załamanie napięcia lub wyciek.

04 Pakowanie i wysyłka

uszczelka

wysyłka

05 Strona i podsumowanie

W SCOTECH nasze transformatory montowane na podkładkach zostały zaprojektowane tak, aby na nowo zdefiniować niezawodność, wydajność i bezpieczeństwo rozproszonych systemów energetycznych-od farm fotowoltaicznych i magazynów energii po sieci komercyjne i osiedla mieszkaniowe. Zbudowane z wytrzymałych,-odpornych na warunki atmosferyczne konstrukcji i precyzyjnie-opracowanych komponentów, zapewniają stałą wydajność nawet w najtrudniejszych warunkach zewnętrznych, minimalizując przestoje i obniżając-długoterminowe koszty operacyjne.

Rozumiemy, że każdy projekt ma unikalne potrzeby w zakresie zasilania. Właśnie dlatego nasze transformatory montowane na podkładkach można dostosować do określonych wymagań w zakresie napięcia, pojemności i integracji, zapewniając bezproblemową kompatybilność z istniejącą infrastrukturą. Wspierane przez dziesięciolecia doświadczenia SCOTECH w produkcji transformatorów, ścisłą kontrolę jakości i elastyczne wsparcie globalne, możesz zaufać naszym produktom, które zapewnią Ci bezkompromisową stabilność. Nawiąż współpracę z firmą SCOTECH, aby uzyskać transformatory montowane na podkładkach, które nie tylko spełniają standardy branżowe,-ale je wyznaczają. Zbudujmy razem bardziej wydajną i zrównoważoną przyszłość energetyczną.
