Transformator jednofazowy słupowy 25 KVA – 25/0,347 KV|Kanada 2024

01 Ogólne

1.1 Opis projektu

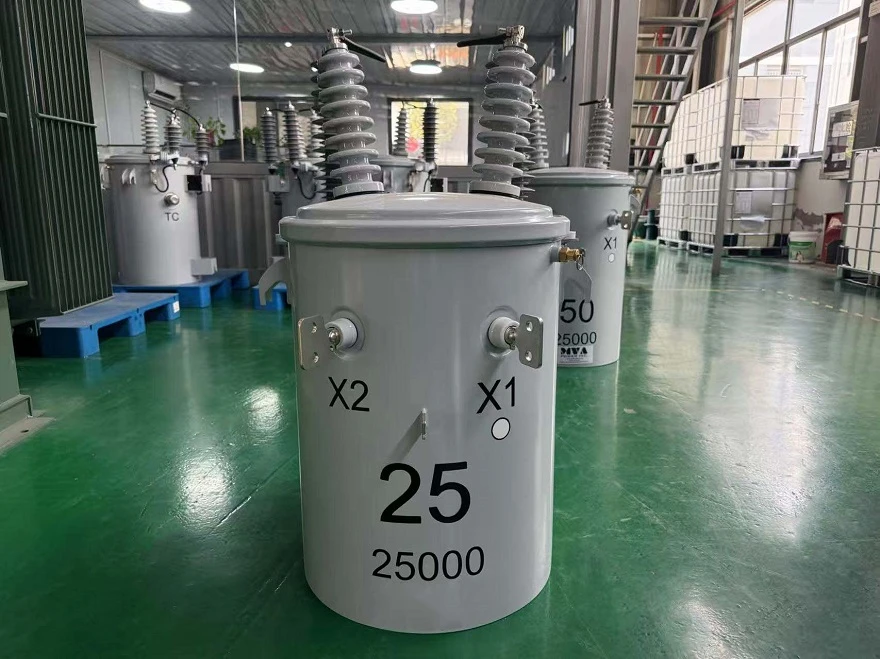

Trzy jednofazowe transformatory montowane-na słupie-o mocy 25 kVA zostały dostarczone kanadyjskiemu klientowi przez firmę Scotech w 2024 r. w ramach zamówienia na dziewięć-jednostek. Całkowicie zgodne ze standardami CSA C2.2-06. Przystosowane do napięcia pierwotnego 25 kV i napięcia wtórnego 0,347 kV, oferując całkowitą moc 25 kVA przy ciągłym obciążeniu. Wykorzystuje naturalne chłodzenie olejem ONAN, olej mineralny jako medium izolacyjne, polaryzację dodatku i grupę wektorów Ii6.

Transformator ten posiada uzwojenia aluminiowe, co zmniejsza wagę i koszty, ułatwiając instalację i transport. Jego impedancja wynosząca 2,8% pomaga zrównoważyć-prądy zwarciowe i regulację napięcia w systemach dystrybucyjnych, upraszczając ustawienia zabezpieczeń. Jest wyposażony w przełącznik zaczepów NLTC (przełącznik zaczepów bez obciążenia) ze skokiem 2,5%, umożliwiający regulację napięcia wyjściowego podczas pracy w celu utrzymania stabilności napięcia. Posiada także polimerowe odgromniki 33 kV i podwójne-przepusty wysokiego napięcia zapewniające skuteczną ochronę odgromową i przepięciową.

Ta konfiguracja napięcia jest powszechna w systemach dystrybucyjnych w Ameryce Północnej i Kanadzie. Model ten służy społecznościom wiejskim, dzielnicom mieszkaniowym i małym firmom, w których niezbędne jest stabilne zasilanie jednofazowe. Połączenie pierwotne 25 kV sprawia, że ​​jest to dobry wybór dla systemów zasilających lub pętlowych w środowiskach zewnętrznych o większej aktywności wyładowań atmosferycznych. Niezależnie od tego, czy używany jest na głównych liniach wiejskich, czy na końcu sieci pierścieniowej, transformator ten zapewnia stabilną i niezawodną pracę.

1.2 Specyfikacja techniczna

Specyfikacja i karta katalogowa jednofazowego transformatora biegunowego 25 kVA

1.3 Rysunki

Rysunek i tabliczka znamionowa jednofazowego transformatora biegunowego 25 kVA

02 Produkcja

2.1 Rdzeń

2.2 Nawijanie

Uzwojenia aluminiowe produkowane są pod ścisłą kontrolą kierunku, polaryzacji i napięcia. Najpierw nawijana jest cewka NN, a następnie cewka WN, z izolacją warstwową nałożoną zwięźle i bez zmarszczek. Dokładność obrotów mieści się w granicach ±0,3%. Promieniowe kanały olejowe o średnicy większej lub równej 3 mm i mocnym dociśnięciu utrzymują efektywne chłodzenie i wytrzymałość mechaniczną, zapobiegając odkształceniom podczas pracy.



2.3 Zbiornik

Zbiornik oleju został zbudowany tak, aby spełniać rygorystyczne standardy dotyczące instalacji ograniczników. Ma mocne kołnierze i wsporniki, może przenosić ciężar i wibracje oraz posiada bezpieczne otwory montażowe. Materiał zbiornika wytrzymuje wysoką temperaturę i ciśnienie. Uszczelki zapewniają brak wycieków oleju. Powierzchnia jest zabezpieczona przed korozją. Górna część zapewnia wystarczająco dużo miejsca do łatwego usuwania i wymiany ograniczników bez utraty szczelności.



2.4 Montaż końcowy

Zespół rdzenia i uzwojenia
Zainstaluj uzwojenia-wysokiego i niskiego napięcia-na rdzeniu, zapewniając izolację i koncentryczność.
Instalacja nadwozia
Umieść rdzeń i zespół uzwojenia w zbiorniku oleju.
Zamontować przewody i tulejki izolacyjne, zapewniając odpowiednie uszczelnienie.
Napełnianie olejem transformatorowym
Wstrzyknij przefiltrowany olej transformatorowy, upewniając się, że jest czysty i wolny od zanieczyszczeń.
Zainstaluj akcesoria zewnętrzne
Podłączyć zawory bezpieczeństwa, wskaźniki poziomu oleju i przyłącza zaciskowe.





03 Testowanie

Testowanie standardowe i rutynowe

CSA C2.2-06(R2022) Jedno-fazowe i trójfazowe-transformatory rozdzielcze wypełnione cieczą
CSA C802.1-13(R2022) Minimalne wartości sprawności dla transformatorów dystrybucyjnych wypełnionych cieczą


1. Pomiary rezystancji
2. Testy proporcji
3. Test polaryzacji
4. Brak strat obciążenia i brak prądu obciążenia
5. Straty obciążenia i napięcie impedancyjne
6. Test napięcia stosowanego
7. Test wytrzymałości na napięcie indukowane
8. Pomiar rezystancji izolacji
9. Próba szczelności pod ciśnieniem dla transformatorów zanurzonych w cieczy
10. Test oleju


Wyniki testu

04 Pakowanie i wysyłka





05 Strona i podsumowanie

Niezawodny i wydajny transformator o mocy 25 kVA spełnia normy CSA C2.2-06 przy napięciu znamionowym 25 kV/0,347 kV, uzwojeniach aluminiowych i chłodzeniu ONAN. Wyposażony w przełącznik zaczepów NLTC i odgromniki 33 kV zapewnia stabilne napięcie i ochronę. Idealny do sieci wiejskich, mieszkaniowych i małych firm, zapewnia bezpieczne, trwałe i łatwe-instalowanie zasilania zewnętrznego.
